地轨机器人丝锭分拣装车线：3 台 KUKA KR 210，按品种与等级分拣、满架装车

为一条化纤丝锭物流线完成电气设计、PLC 与 HMI 程序和 KUKA 机器人程序：3 台 KR 210 各骑一条地轨，一次抓取 4 个丝锭，按 24 个品种、4 个等级分到 42 个暂存料架，满架后装车，2025 年投运。

3 台

KUKA KR 210 地轨机器人

42 个

暂存料架

24 × 4

品种 × 等级分拣

4 个

丝锭每次抓取

控制难点: 悬挂输送线送来的丝锭品种、等级混杂，要按品种和等级分到暂存料架，料架存满或结批后再装上丝车；3 台机器人同时承担分拣与装车，装车途中来了分拣任务要优先处理。
我们的方案: 3 台 KUKA KR 210 各骑一条地轨，一次抓取 4 个丝锭；PLC 按品种和等级分配料架号与取放号，下发给机器人执行；地轨由 PLC 驱动伺服定位；入料口与 EMS 悬挂车系统对接，丝车转台与穿梭车系统对接。
交付效果: 2025 年投运；二期增加缓存料架，用于调整夹具上的物料顺序；投运后按合同为每台机器人扩展料架点位、标定地轨。

项目背景

客户是国内一家自动化设备公司，最终用户是一家化纤企业。纺丝车间的丝锭由 EMS 悬挂车送到分拣区，要按品种和等级暂存，凑满一批后装上丝车，交给穿梭车系统运走。我们负责这套自动分拣装车系统的电气设计、PLC 与 HMI 程序、KUKA 机器人程序，以及现场调试和与上下游系统的对接联调。

工序	动作

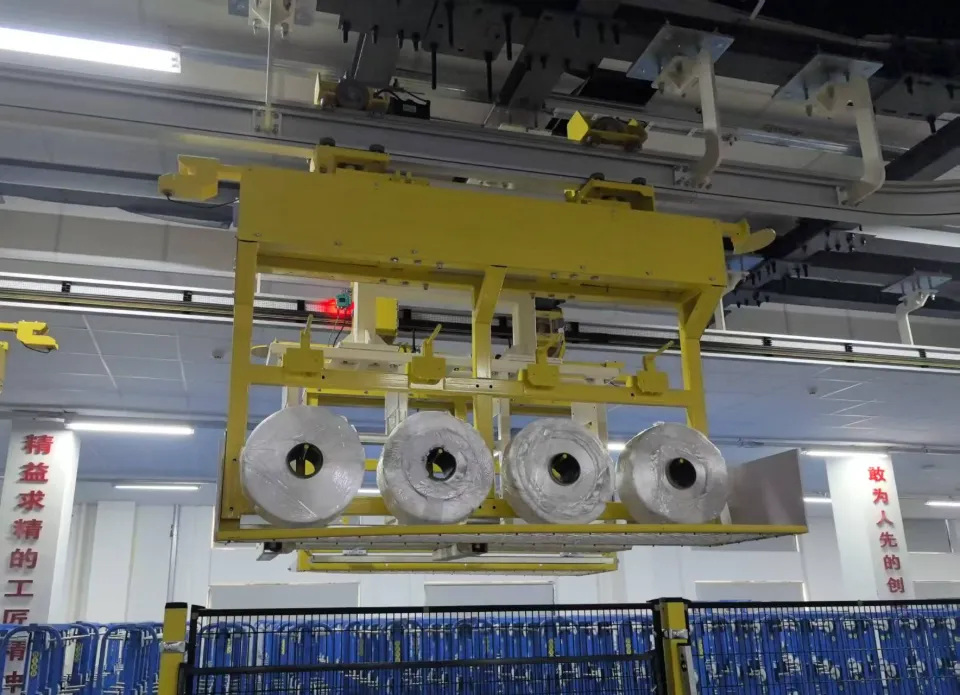

入料	EMS 悬挂车的吊篮载着丝锭到达入料口

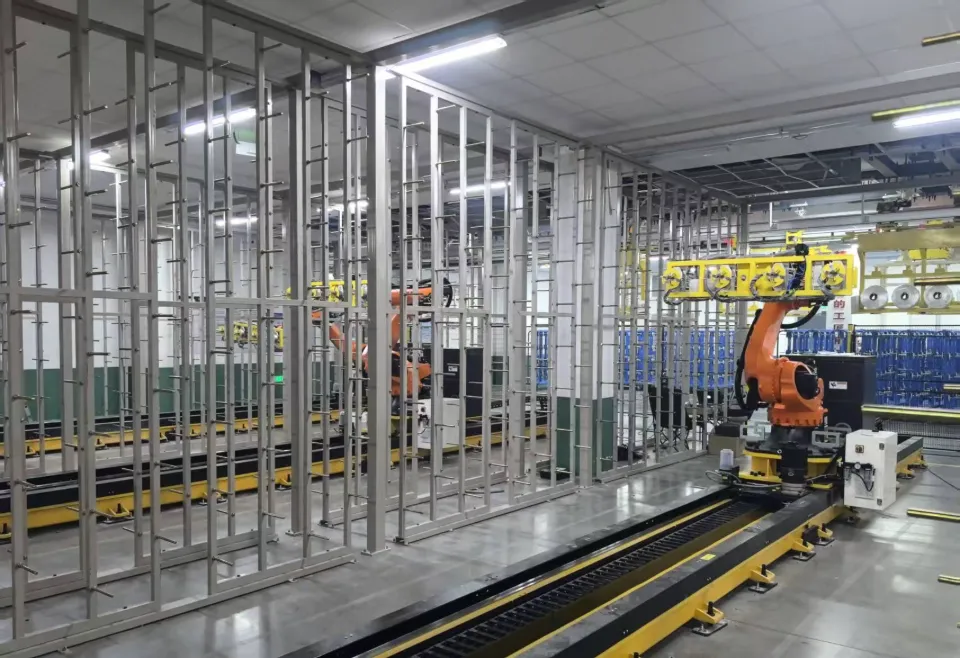

抓取	分拣机器人沿地轨移到入料口，夹具一次抓取 4 个丝锭
分拣	按品种和等级，把丝锭逐个推到对应的暂存料架上：不同品种放不同料架，同一品种的 4 个等级一般分 3 组上架（如 1 级一架，2、3 级一架，4 级一架）

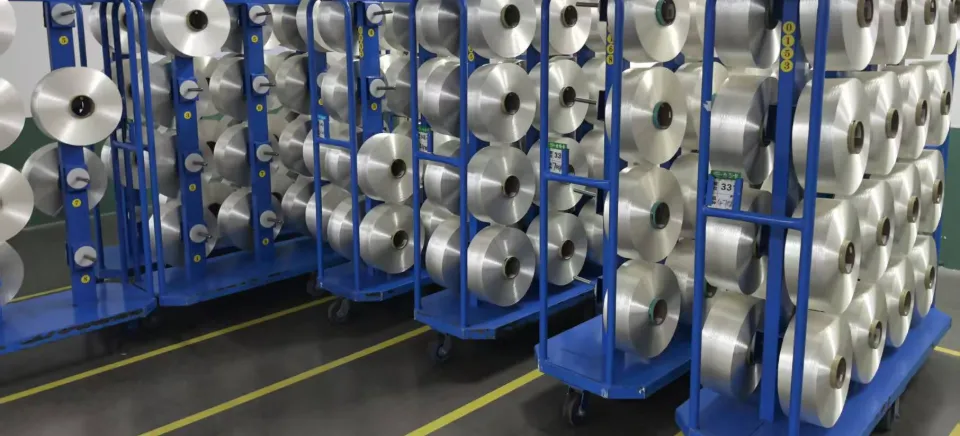

装车	料架存满 32 个丝锭或强制结批时，机器人每次抓取 4 个丝锭装上丝车
交接	丝车经丝车转台与穿梭车系统交接
优先级	装车过程中有分拣任务时，优先处理分拣

难点	说明
多台机器人协同	3 台机器人共用入料口和装车位，抓取、分拣、装车要按任务排序，装车中途可插入分拣任务
料位多	共 42 个料架，每台机器人对应 13 个暂存料架，每架 32 个丝锭位置；来料最多 24 个品种、每种 4 个等级，料位由 PLC 统一分配
来料混杂	二期起，EMS 每次进料最多两种规格、2～8 个丝锭，增加一个缓存料架调整夹具上的物料顺序
系统对接	入料口对接 EMS 悬挂车系统，丝车转台对接穿梭车系统

层级	配置
机器人	3 台 KUKA KR 210 R2700-2（KR C4 控制器），各骑一条地轨

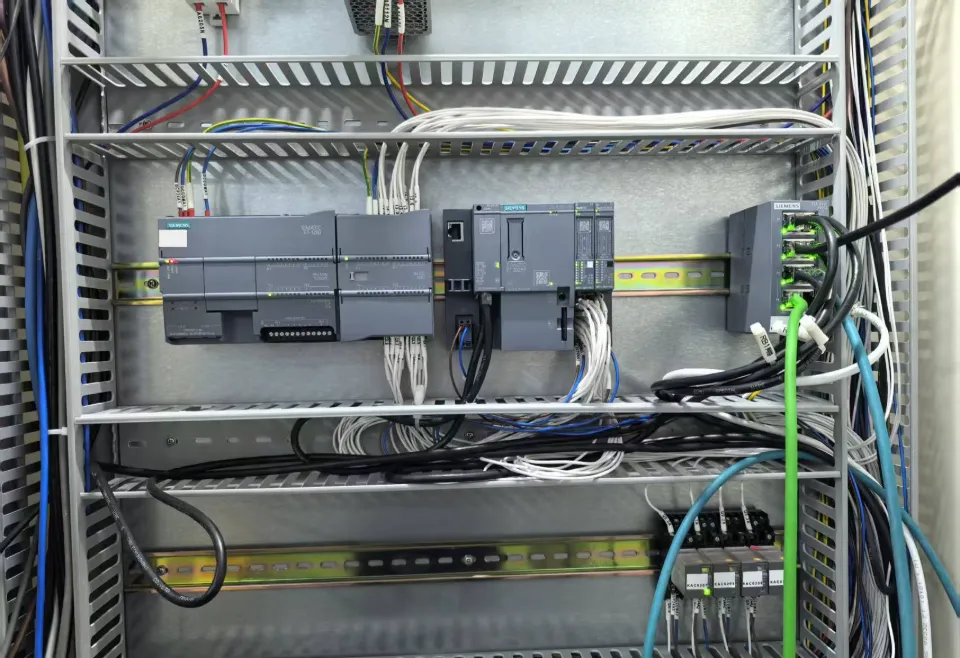

控制器	西门子 ET 200SP CPU 1510SP-1 PN，配 ET 200SP 数字量输入、输出模块
地轨	由 PLC 驱动汇川伺服定位
夹具	一次夹取 4 个丝锭，气缸完成夹紧、推出与伸缩
HMI	西门子 SIMATIC 触摸屏，中文界面
通讯	PLC 与机器人之间走 PROFINET

要点	做法
任务下发	PLC 按品种和等级算出料架号与取放号，下发给机器人，机器人按号执行；新增料位时只需补示教点位
外部自动启动	PLC 侧用功能块统一 3 台机器人的外部自动启动时序

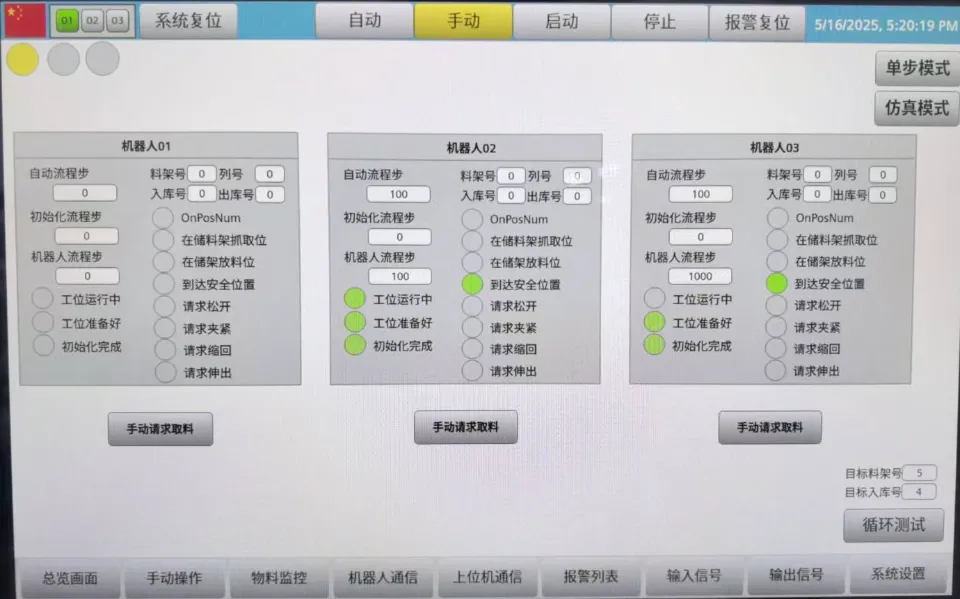

握手信号	到达安全位置、请求夹紧 / 松开、请求伸出 / 缩回等信号逐台在 HMI 上显示
结批	一批生产完成时人工给出结批指令，料架不满 32 个也强制清出装车
调试功能	HMI 提供单步模式、仿真模式和循环测试

阶段	内容
电气设计	电气元器件选型，设计电气图纸
程序开发	PLC 程序、HMI 画面、KUKA 机器人程序
现场调试	PLC 控制系统调试、机器人现场调试与示教，与穿梭车系统、EMS 悬挂车系统对接联调，生产试运行
交付资料	PLC 程序、触摸屏画面程序、机器人程序、电气图纸、操作手册
投运后	为每台机器人扩展料架点位、标定地轨，遗留问题远程处理
