包装印刷机控制系统：4 色组 33 轴主从同步

项目背景

客户是一家位于法国的包装机械制造商，设备为 4 色组包装印刷机。整机共 33 根伺服轴，额定印刷速度 300 m/min。我们负责设备的控制系统，包括运动控制程序、驱动配置、HMI 开发与调试。

控制难点

这类高速多色组印刷设备，控制上要同时解决四件事：

• 多轴同步：33 根伺服轴以同一主轴为基准运行，任何一轴的相位偏差都会直接表现为套印不准。
• 张力稳定：300 m/min 下，放卷张力的波动会一路传到印刷和后道工位。
• 故障保护：断纸、堵料必须第一时间检测并停机，减少废料，避免损伤设备。
• 海外使用：操作人员使用英文，HMI 与报警信息需要按英文设计。

这类设备的常见技术要求

以下为行业常见参考值，具体指标以项目合同和验收为准。

我们的方案

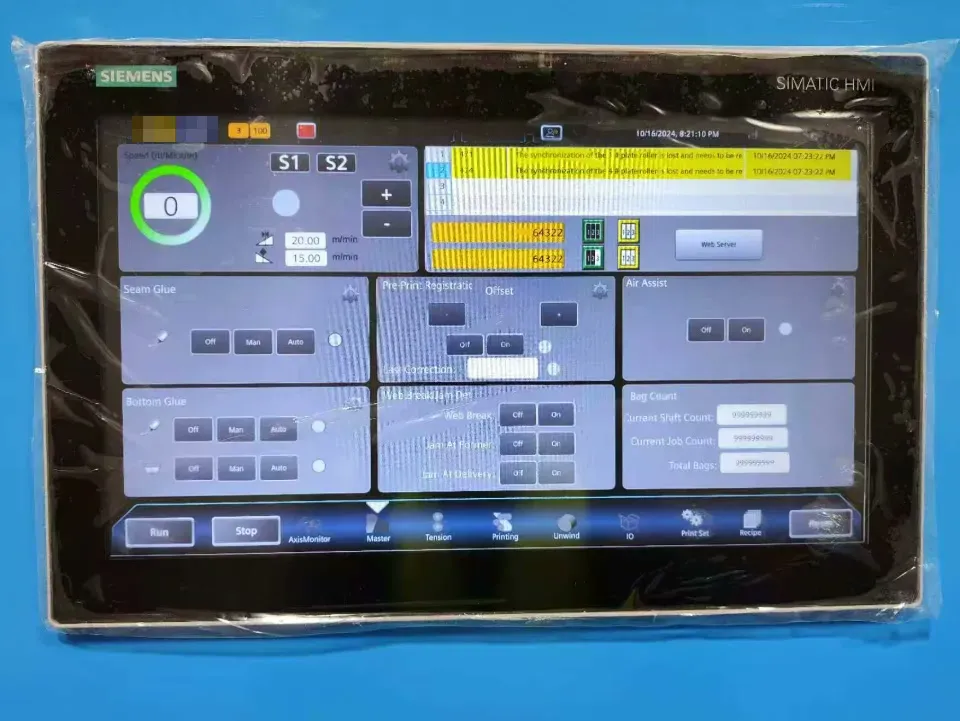

• 主从同步：33 轴以主轴为基准按电子齿轮 / 凸轮关系跟随运行。HMI 设有主轴（Master）与轴监控（AxisMonitor）页面，便于调试和日常查看各轴状态。
• 放卷与张力：放卷（Unwind）与张力（Tension）独立成页，参数集中管理。
• 预印套准：HMI 提供套准偏移在线调整，操作人员可在运行中修正。
• 上胶控制：侧缝上胶与底部上胶分别支持关闭、手动、自动三种模式。
• 故障检测：断纸、成型处堵料、出料处堵料三项检测可分别启用。
• 生产统计：按班次、工单和累计三个维度计数。
• 配方管理：印刷参数按配方保存，换单时调用。

交付效果

• 33 轴主从同步运行，印刷速度达到 300 m/min。
• 控制系统随整机交付法国客户，英文 HMI 面向海外操作人员。
